0.6/1kV交聯聚乙烯絕緣電力電纜（含阻燃型、耐火型、低鹵低煙阻燃型、無鹵低煙阻燃型）

一、用途

1.本產品適用于額定電壓U₀/U為0.6/1kV 及以下的輸配電線路上。

2.阻燃型電纜適用于電纜敷設密集程度較高的發電站、地鐵、隧道、高層建筑、大型工礦企業、油田、煤礦等場所。

3.耐火型電纜適用于核電站、地鐵、隧道、高層建筑等與防火安全和消防救生有關的地方。

4.低鹵低煙阻燃型電纜適用于對電纜燃燒的煙濃度及氯化氫氣體釋出量有一定要求的場合。

5.無鹵低煙阻燃型電纜適用于對電纜阻燃、煙密度、毒性指數等有特別要求的場所，如地鐵、隧道、核電站等。

二、型號及名稱

YJV(YJLV)	銅（鋁）芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜
YJY(YJLY)	銅（鋁）芯交聯聚乙烯絕緣聚乙烯護套電力電纜
YJV22(YJLV22)	銅（鋁）芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
YJV23(YJLV23)	銅（鋁）芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜
YJV32(YJLV32)	銅（鋁）芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜
YJY33(YJLY33)	銅（鋁）芯交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜

注：

1. 阻燃型電纜型號在普通型前加“ZA（ZB、ZC）”。

2. 耐火型電纜型號在普通型前加“N”。

3. 低鹵低煙阻燃型電纜型號在普通型前加“DDZ”

4. 無鹵低煙阻燃型電纜型號為：WD（ZA,ZB,ZC）-YJY、WD（ZA,ZB,ZC）-YJLY、WD（ZA,ZB,ZC）-YJY23、WD（ZA,ZB,ZC）-YJLY23。

三、采用標準

GB/T12706-2008 額定電壓1kV（Um=1.2kV）到35kV（Um=40.5kV）擠包絕緣電力電纜及附件

IEC60502：2004 額定電壓1kV（Um=1.2kV）到35kV（Um=40.5kV）擠包絕緣電力電纜及附件

IEC60332 電纜或光纜在火焰條件下的燃燒試驗

GB/T19666-2005 阻燃和耐火電線電纜通則

四、使用特性:

1. 額定電壓

工頻交流額定電壓為0.6/1kV，使用交流系統最高電壓應不超過1.2kV。

2. 工作溫度

電纜導體長期允許最高工作溫度為90℃；短路時，電纜導體的最高溫度不超過250℃，持續時間不超過5S。

3. 環境溫度

電纜運行最低環境溫度-10℃。

4. 敷設溫度

安裝敷設時，溫度應不低于0℃。

5. 彎曲半徑

表1：電纜安裝時的最小彎曲半徑

項目	單芯電纜		三芯電纜
項目	無鎧裝	有鎧裝	無鎧裝	有鎧裝
安裝時的電纜最小彎曲半徑	20D	15D	15D	12D
靠近連接盒和終端的電纜	15D	12D	12D	10D
注：D為電纜外徑

6、電纜的敷設方式有架空、電纜溝、埋地等

表2 空氣中載流量校正系數

環境溫度	20℃	25℃	30℃	35℃	40℃	45℃
校正系數	1.29	1.22	1.15	1.08	1.00	0.91

表3 土壤中載流量校正系數

環境溫度	20℃	25℃	30℃	35℃	40℃
校正系數	1.04	1.00	0.96	0.92	0.87

五、產品標識

1、線芯

A.顏色標示

多芯電纜采用不同顏色標識時，符合下述規定：

2芯電纜：紅、藍；

3芯電纜：黃、綠、紅；

4芯電纜：黃、綠、紅、藍；

5芯電纜：黃、綠、紅、藍、黑（或由供需雙方協商確定）；

B.數字標識

多芯電纜采用數字標識時，符合下述規定：

2芯電纜：0、1；

3芯電纜：1、2、3；

4芯電纜：0、1、2、3；

5芯電纜：0、1、2、3、4；

其中數字1、2、3用于主線芯，0用于中性線芯。在5芯電纜，數字“4”指特定目的導體（包括接地導體），絕緣線芯采用數字標識時，絕緣應為同一種顏色并按照數字排列。數字應用阿拉伯數字印在絕緣線芯的表面上，數字顏色應相同并與絕緣顏色有明顯反差且字跡清楚；數字標志應沿著絕緣線芯以相等的間隔重復出現，相鄰兩組數字標志應彼此顛倒。當標識由單個數字組成時，則應在數字的下面放一個破折號，如果標識是由兩個數字組成時，則應上下排列并在后面數字的下方放置破折號，相鄰兩組數字標識的間距d應不大于50mm。

2.外皮

電纜外護套通常為黑色，但也可以按照制造方或買方協議采用黑色以外的顏色，以適應其使用環境，電纜應有制造廠商名、產品型號和額定電壓的連續標識，廠名標識可以是制造廠商或商標的重復標識；一個完整標識的末端與下一標識的始端之間的距離。在電纜外護套上應不超過500mm;在電纜絕緣或包帶上應不超過200mm；印刷標識應耐擦且不容脫落，表面的印字內容應該清晰可辨。

注：護套表面的標識也可根據用戶或者制造廠商的習慣添加其他標識內容。

六、0.6/1KV交聯聚乙烯絕緣電力電纜結構示意圖

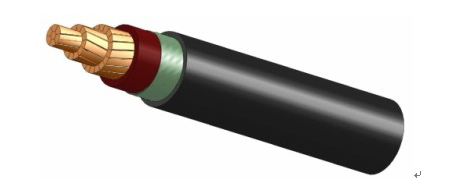

單芯電力電纜

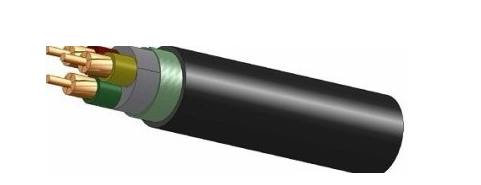

三芯電力電纜

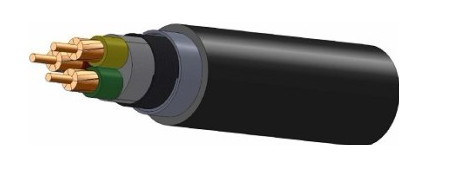

三芯鎧裝電力電纜

產品參數

表4 普通系列產品參數

電壓等級0.6/1kV			型號Mode:YJV,YJLV,ZA(ZB,ZC)-YJV,ZA(ZB,ZC)-YJLV
芯數×標稱截面 (No.ofCores×mm²)	主絕緣厚度 (mm)	參考外徑		參考重量 (kg/km)		環境溫度25℃時允許載流量
				銅芯Cu	鋁芯Al	在空氣中		在土壤中
				銅芯Cu	鋁芯Al	銅Cu	鋁Al	銅Cu	鋁Al
1×1.5	0.7	5.6		48.4	39.2	35	30	47	34
1×2.5	0.7	6.0		61.2	45.8	43	35	63	45
1×4	0.7	6.5		79.3	54.7	57	38	82	60
1×6	0.7	7.0		102.11	65.1	72	47	101	76
1×10	0.7	8.3		153.4	89.6	99	62	135	102
1×16	0.7	9.3		221.2	117.2	131	117	175	135
1×25	0.9	11.0		323.1	164.4	177	148	225	174
1×35	0.9	11.6		418.8	198.1	218	181	272	208
1×50	1.0	13.1		565.5	256.9	266	218	323	247
1×70	1.1	15.8		798.9	366.4	338	280	397	307
1×95	1.1	17.4		1058.5	460.5	416	344	477	367
1×120	1.2	19.0		1312.4	557.4	507	401	545	418
1×150	1.4	21.0		1600	675.0	581	457	614	471
1×185	1.6	23.0		1989	826	696	530	695	535
1×240	1.7	25.4		2558	1032	818	646	805	631
1×300	1.8	27.8		3163	1250	943	744	913	717
1×400	2.0	31.6		4033	1585	1108	879	1044	828
1×500	2.2	35.9		5070	1983	1246	990	1217	934
2×2.5	0.7	10.8		166	135	37	30	54	38
2×4	0.7	11.8		206	156	48	32	70	51
2×6	0.7	12.8		280	191	61	40	86	65
2×10	0.7	15.4		393	266	84	53	115	87
2×16	0.7	17.4		544	346	113	99	149	115
2×25	0.9	26.8		800	477	150	126	191	148
2×35	0.9	22.0		1021	573	185	154	231	177
2×50	1.0	25.0		1389	754	226	185	275	210
2×70	1.1	28.8		1870	986	287	238	337	261
2×95	1.1	32.4		2463	1268	354	292	405	312
2×120	1.2	35.8		3067	1561	431	341	463	355
2×150	1.4	40.0		3838	1959	494	388	522	400
2×185	1.6	44.2		4694	2315	592	451	591	455
2×240	1.7	49.4		5980	2980	695	549	684	536
2×300	1.8	54.4		7400	3653	802	632	776	609
3×1.5	0.7	10.4		159	131	25	21	33	24
3×2.5	0.7	11.3		210	164	30	25	44	32
3×4	0.7	12.4		266	192	40	27	57	42
3×6	0.7	13.4		353	241	50	33	70	53
3×10	0.7	16.2		512	320	69	43	94	71
3×16	0.7	18.4		790	443	91	82	122	94
3×25	0.9	22.1		1090	604	124	103	157	122
3×35	0.9	23.4		1379	707	153	127	190	145
3×50	1.0	26.6		1914	962	186	153	226	173
3×70	1.1	30.9		2550	1224	237	196	278	215
3×95	1.1	34.5		3385	1592	291	241	334	257
3×120	1.2	38.4		4207	1948	355	281	382	293
3×150	1.4	42.9		5239	2419	407	320	430	330
3×185	1.6	47.4		6468	2995	487	371	487	375
3×240	1.7	53.0		8216	3716	573	452	564	442
3×300	1.8	58.5		10194	4574	660	521	639	502
3×4+1×2.5	0.7	13.0		319	229	38	25	54	40
3×6+1×4	0.7	14.2		409	271	47	31	66	50
3×10+1×6	0.7	16.9		605	376	65	41	89	67
3×16+1×10	0.7	19.5		910	499	86	77	115	89
3×25+1×16	0.9	23.2		1276	686	117	97	148	115
3×35+1×16	0.9	24.3		1601	825	144	119	179	137
3×50+1×25	1.0	28.0		2173	1062	175	143	212	163
3×70+1×35	1.1	32.0		2902	1355	223	184	261	202
3×95+1×50	1.1	36.2		3855	1754	274	227	314	242
3×120+1×70	1.2	40.4		4884	2192	334	264	359	275
3×150+1×70	1.4	44.3		5892	2640	383	301	404	310
3×185+1×95	1.6	49.3		7345	3274	458	349	458	352
3×240+1×120	1.7	55.0		9415	4060	539	425	530	416
3×300+1×150	1.8	60.7		11589	5043	621	490	601	472
4×1.5	0.7	11.2		192	154	22	18	30	21
4×2.5	0.7	12.1		260	196	27	22	40	28
4×4	0.7	13.3		329	230	36	24	52	38
4×6	0.7	14.5		420	272	45	30	64	48
4×10	0.7	17.7		648	393	62	39	85	64
4×16	0.7	20.1		950	533	83	74	110	85
4×25	0.9	24.2		1376	728	112	93	142	110
4×35	0.9	25.6		1794	898	137	114	171	131
4×50	1.0	29.5		2470	1200	168	137	203	156
4×70	1.1	34.3		3308	1540	213	176	250	193
4×95	1.1	38.3		4349	1959	262	217	300	231
4×120	1.2	42.6		5447	2435	319	252	343	263
4×150	1.4	47.6		6775	3016	366	288	387	297
4×185	1.6	52.8		8405	3775	438	333	438	337
4×240	1.7	59.0		10706	4706	515	407	507	340
4×300	1.8	65.2		13313	5819	594	468	575	452
5×4	0.7	14.4		388	261	33	24	49	34
5×6	0.7	15.7		511	317	42	30	60	42
5×10	0.7	19.3		789	457	59	39	81	58
5×16	0.7	22.0		1115	590	90	74	105	76
5×25	0.9	26.5		1632	822	108	93	132	100
5×35	0.9	28.2		2185	1063	133	114	166	121
5×50	1.0	32.6		3035	1446	168	137	198	146
5×70	1.1	37.9		4089	1877	208	176	240	183
5×95	1.1	42.7		5408	2418	258	217	291	227
5×120	1.2	47.2		6740	2975	312	252	336	258
5×150	1.4	53.0		8435	3731	360	288	380	297
5×185	1.6	58.8		10369	4574	431	333	430	337
5×240	1.7	65.7		13314	5814	511	407	501	426
4×4+1×2.5	0.7	14.1		365	251	33	24	49	34
4×6+1×4	0.7	15.5		474	301	42	30	60	42
4×10+1×6	0.7	18.5		718	425	59	39	81	58
4×16+1×10	0.7	21.4		1038	558	80	74	105	76
4×25+1×16	0.9	25.6		1596	846	108	93	132	100
4×35+1×16	0.9	26.9		2033	1034	133	114	166	121
4×50+1×25	1.0	31.3		2769	1330	168	137	198	146
4×70+1×35	1.1	36.1		3722	1733	208	176	240	183
4×95+1×50	1.1	40.6		4922	2223	258	217	291	227
4×120+1×70	1.2	45.5		6234	2790	312	252	336	258
4×150+1×70	1.4	50.0		7584	3393	360	288	380	297
4×185+1×95	1.6	55.6		9412	4183	431	333	430	337
4×240+1×120	1.7	62.0		12073	5318	511	407	501	426
3×4+2×2.5	0.7	13.9		348	244	33	24	49	34
3×6+2×4	0.7	15.2		451	291	42	30	60	42
3×10+2×6	0.7	17.8		667	400	59	39	81	58
3×16+2×10	0.7	20.9		1023	548	80	74	105	76
3×25+2×16	0.9	24.7		1492	799	108	93	132	100
3×35+2×16	0.9	25.7		1785	904	133	114	166	121
3×50+2×25	1.0	30.1		2523	1247	168	137	198	146
3×70+2×35	1.1	34.1		3350	1577	208	176	240	183
3×95+2×50	1.1	38.7		4486	2059	258	217	291	227
3×120+2×70	1.2	43.5		5724	2587	312	252	336	258
3×150+2×70	1.4	47.0		6772	3068	360	288	380	297
3×185+2×95	1.6	52.3		8465	3797	431	333	430	337
3×240+2×120	1.7	58.3		10831	4825	511	407	501	426

表5 鎧裝系列產品參數

電壓等級:0.6/1kV			型號:YJV22,YJLV22,ZA(ZB,ZC)-YJV22,ZA(ZB,ZC)-YJLV22
芯數×標稱截面 (No.ofCores×mm²)	主絕緣厚度 (mm)	參考外徑		參考重量 (kg/km)		環境溫度25℃時允許載流量
				銅芯Cu	鋁芯Al	在空氣中		在土壤中
				銅芯Cu	鋁芯Al	銅Cu	鋁Al	銅Cu	鋁Al
2×4	0.7	15.0		31	264	48	32	70	51
2×6	0.7	16.0		398	324	61	40	86	65
2×10	0.7	18.6		536	409	84	53	115	87
2×16	0.7	20.6		718	509	113	99	149	115
2×25	0.9	24.0		1021	697	150	126	191	148
2×35	0.9	25.2		1256	808	185	154	231	177
2×50	1.0	28.2		1627	992	226	185	275	210
2×70	1.1	32.4		2175	1291	287	238	337	261
2×95	1.1	37.0		3201	2006	354	292	405	312
2×120	1.2	40.4		3881	2374	431	341	463	355
2×150	1.4	45.0		4765	2886	494	388	522	400
2×185	1.6	49.4		5717	3398	592	451	591	455
2×240	1.7	54.8		7119	4119	695	549	684	536
2×300	1.8	60.0		8717	4969	802	632	776	609
3×4	0.7	15.6		379	305	40	27	57	42
3×6	0.7	16.6		477	365	50	33	70	53
3×10	0.7	19.4		664	472	69	43	94	71
3×16	0.7	21.6		963	615	91	82	122	94
3×25	0.9	25.3		1298	813	124	103	157	122
3×35	0.9	26.6		1632	960	153	127	190	145
3×50	1.0	30.0		2221	1269	186	153	226	173
3×70	1.1	35.7		3358	2032	237	196	278	215
3×95	1.1	39.3		4295	2502	291	241	334	257
3×120	1.2	43.2		5210	2950	355	281	382	293
3×150	1.4	47.9		6332	3513	407	320	430	330
3×185	1.6	52.6		7762	4289	487	371	487	375
3×240	1.7	58.4		9649	5149	573	452	564	442
3×300	1.8	64.3		11777	6157	660	521	639	502
3×4+1×2.5	0.7	16.2		426	336	38	25	54	40
3×6+1×4	0.7	17.4		528	392	47	31	66	50
3×10+1×6	0.7	20.1		751	522	65	41	89	67
3×16+1×10	0.7	22.7		1083	671	86	77	115	89
3×25+1×16	0.9	26.4		1485	895	117	97	148	115
3×35+1×16	0.9	28.7		1863	1087	144	119	179	137
3×50+1×25	1.0	32.8		2903	1792	175	143	212	163
3×70+1×35	1.1	36.8		3722	2176	223	184	261	202
3×95+1×50	1.1	40.8		4758	2657	274	227	314	242
3×120+1×70	1.2	45.4		5915	3222	334	264	359	275
3×150+1×70	1.4	49.5		7021	3769	383	301	404	310
3×185+1×95	1.6	54.3		8625	4554	458	349	458	352
3×240+1×120	1.7	60.4		10848	5594	539	425	530	416
3×300+1×150	1.8	66.5		13199	6653	621	490	601	472
4×4	0.7	16.5		452	354	36	24	52	38
4×6	0.7	17.7		555	407	45	30	64	48
4×10	0.7	20.9		815	559	62	39	85	64
4×16	0.7	23.3		1140	723	83	74	110	85
4×25	0.9	27.4		1606	959	112	93	142	110
4×35	0.9	29.0		2052	1156	137	114	171	131
4×50	1.0	34.1		3145	1876	168	137	203	156
4×70	1.1	39.1		4210	2442	213	176	250	193
4×95	1.1	43.3		5356	2966	262	217	300	231
4×120	1.2	47.4		6539	3527	319	252	343	263
4×150	1.4	52.8		8074	4315	366	288	387	297
4×185	1.6	58.2		9852	5221	438	333	438	337
4×240	1.7	64.6		12311	6311	515	407	507	340
4×300	1.8	71.0		15088	7595	594	468	575	452
5×4	0.7	17.6		508	381	32	23	48	33
5×6	0.7	18.9		646	452	41	29	58	40
5×10	0.7	22.5		957	625	58	38	80	56
5×16	0.7	25.2		1312	787	79	72	104	73
5×25	0.9	29.7		1875	1064	107	91	130	96
5×35	0.9	33.0		2830	1708	131	112	164	128
5×50	1.0	37.4		3750	2171	166	134	196	143
5×70	1.1	42.9		5062	2850	206	172	237	181
5×95	1.1	47.7		6480	3489	256	213	288	224
5×120	1.2	52.6		7951	4186	310	250	333	255
5×150	1.4	58.6		9847	5143	357	285	376	2935
5×185	1.6	64.6		11931	6136	428	330	426	334
5×240	1.7	71.7		14967	7467	508	402	497	422
4×4+1×2.5	0.7	17.3		484	370	32	23	48	33
4×6+1×4	0.7	18.7		607	434	41	29	58	40
4×10+1×6	0.7	21.7		880	586	58	38	80	56
4×16+1×10	0.7	24.6		1231	750	79	72	104	73
4×25+1×16	0.9	28.8		1830	1080	107	91	130	96
4×35+1×16	0.9	31.5		2634	1635	131	112	164	128
4×50+1×25	1.0	36.1		3794	2166	166	134	196	143
4×70+1×35	1.1	40.7		4634	2645	206	172	237	181
4×95+1×50	1.1	45.6		5970	3272	256	213	288	224
4×120+1×70	1.2	49.4		7383	3938	310	250	333	255
4×150+1×70	1.4	55.4		8928	4736	357	285	376	293
4×185+1×95	1.6	61.2		10901	5672	428	330	426	334
4×240+1×120	1.7	67.8		13742	6987	508	402	497	422
3×4+2×2.5	0.7	17.1		465	360	32	23	48	33
3×6+2×4	0.7	18.4		582	421	41	29	58	40
3×10+2×6	0.7	21.0		822	556	58	38	80	56
3×16+2×10	0.7	24.1		1210	735	79	72	104	73
3×25+2×16	0.9	27.9		1718	1024	107	91	130	96
3×35+2×16	0.9	28.9		2063	1182	131	112	164	128
3×50+2×25	1.0	34.7		3246	1970	166	134	196	143
3×70+2×35	1.1	38.9		4238	2465	206	172	237	181
3×95+2×50	1.1	43.5		5471	3034	256	213	288	224
3×120+2×70	1.2	48.7		6852	3716	310	250	333	255
3×150+2×70	1.4	52.2		8046	4343	357	285	376	293
3×185+2×95	1.6	57.7		9876	5209	428	330	426	334
3×240+2×120	1.7	64.1		12413	6407	508	402	497	422

上一個：0.6/1kV及以下耐火電線電纜

下一個：0.6/1kV聚氯乙烯絕緣電力電纜（含阻燃型、耐火型、低鹵低煙阻燃型）

0.6/1kV交聯聚乙烯絕緣電力電纜（含阻燃型、耐火型、低鹵低煙阻燃型、無鹵低煙阻燃型）

0.6/1kV交聯聚乙烯絕緣電力電纜（含阻燃型、耐火型、低鹵低煙阻燃型、無鹵低煙阻燃型）
