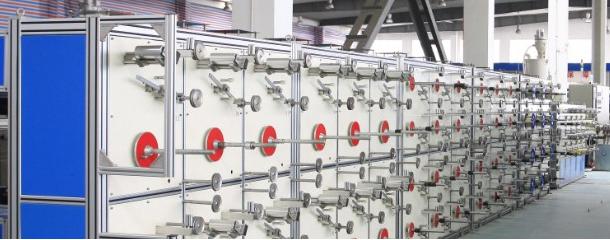

布線纜生產線

1．設備主要用途：

主要用于室內綜合纜的生產。

2. 設備主要技術規范與指標要求：

2.1. 生產線結構速度：     80M/min

     室內纜生產速度：     按線徑大小而定

2.2. 放纖盤具尺寸：

 緊包光纖盤PN400 A：法蘭盤直徑400mm,盤寬300mm,盤軸孔直徑56mm,內筒徑200mm.

最大重量：25Kg；

2.3. 放線張力控制范圍:

緊包光纖：                      0.5N～2N

2.4. 紡綸紗放線張力控制范圍：        1.5N～5N

2.5. 收線盤具尺寸：                  PN800～PN1250

2.6. 計米誤差：                      ≤2‰；

2.7. 室內纜產品附加衰耗：            ≤0.02dB/Km(SM)；

2.8. 產品外徑范圍：                  1.5～13mm

2.9  走向：                         從左到右（面對操作屏，放線→收線）

2.10 生產線顏色：                   機械部分顏色RAL5015（藍色）

旋轉部分顏色RAL2003（桔色）

電氣部分顏色RAL7032（電腦色）

2.11 中心高：                        1000mm；

2.12 電源 三相五線制, 3x380VAC, N,PE. 50HZ
